Prueba 1

Estimar las puertas a 1m y con esa referencia estimar las demas medidas y dibujarlo
Usar Hatch, capas, cotas y hacer un membrete con su nombre, fecha y nombre de su profesor.

FAQs de AutoCAD Basico (Balotario)

1.-Mencione las tres formas de activar el CENTRO DE DISEÑO
2.-¿Que archivo del centro de diseño debo abrir para insertar un inodoro ?
3.-Si al entrar al ADC veo solo una sola ventana mostrando los dibujos en miniatura que debo hacer para ver el listado de carpetas?
4.-Si hago offset e ingreso 0.25 como distancia de separación y me sale bien. Y si al volver a dar este comando aparece 0.3 por defecto, como corrijo esto?
5.-¿Como configuro para que al hacer un dibujo nuevo pida las opciones Imperial y Metric?
6.-¿Como empalmo dos lineas cortas para que queden intersectadas?
7.-¿Como cambio mi color de fondo de la pantalla?
8.-¿Como achico un inodoro que salio mas grande que el baño sin usar scale?
9.-¿De que archivo saco los bloques de las puertas?
10.-¿Como se llama el archivo del centro de diseño que tiene un auto y arboles?
11.-¿Como cambiar las cotas de flechas a trazos oblicuos?
12.-¿Con que icono ingreso: autocad o autodesk architectural desktop?
13.-¿De donde se saca del hatch solido?
14.-¿Por que cuando hago un bloque se borra de la pantalla?
15.-¿Como hacer un bloque con atributos que pida el nivel del piso terminado con altura 0.1?
16.-¿Por que no se borra un objeto de la pantalla?
17.-Si mi pantalla esta tenue y no me deja trabajar bien, ¿como lo hago mas visible?
18.-¿Como hacer una perpendicular a una línea inclinada?
19.-¿Como corregir las cotas superpuestas?
20.-¿Como establecer un estilo de cota actual?
21.-¿Como fijar el origen de un achurado en version 2005, y en version 2006?
22.-¿Como escojo un achurado degradado con combinación de teclas?
23.-¿Como separar 2 achurados superpuestos como un piso achurado y coloreado?
24.-¿Como salen la barra de herramientas?
25.-¿Que opciones deben de estar activadas en el osnap?
26.-Si sale un sub-item en el cuadro de nombres de estilos de cota dimension style ¿que hago?
27.-¿Cual es la poesia para estandarizar la pantala de autocad?

Extras

28.-¿Como configuro las cotas para que tengan 2 decimales? 29.- ¿Cuantas opciones del Osnap deben estar configuradas al mismo tiempo? 30.- ¿Como modificar el estilo de un texto? 31.-¿Como modificar la altura de un texto ya escrito?

Los Top 100 Alias de los Comandos

Los más conocidos son:

3DO, *3DORBIT
3F, *3DFACE
3P, *3DPOLY
A, *ARC
ADC, *ADCENTER
AA, *AREA
AL, *ALIGN
AP, *APPLOAD
AR, *ARRAY
ATT, *ATTDEF
ATE, *ATTEDIT
B, *BLOCK
BO, *BOUNDARY
BR, *BREAK
C, *CIRCLE
CH,MO *PROPERTIES
CHA, *CHAMFER
CO,CP *COPY
D, *DIMSTYLE
DAL, *DIMALIGNED
DAN, *DIMANGULAR
DCO, *DIMCONTINUE
DDI, *DIMDIAMETER
DED, *DIMEDIT
DI, *DIST
DIV, *DIVIDE
DLI, *DIMLINEAR
DO, *DONUT
DR, *DRAWORDER
DRA, *DIMRADIUS
DS, *DSETTINGS
DST, *DIMSTYLE
DT, *DTEXT
DV, *DVIEW
E, *ERASE
ED, *DDEDIT
EL, *ELLIPSE
EX, *EXTEND
EXIT, *QUIT
EXP, *EXPORT
EXT, *EXTRUDE
F, *FILLET
FI, *FILTER
G, *GROUP
GR, *DDGRIPS
H, *BHATCH
HI, *HIDE
I, *INSERT
IAT, *IMAGEATTACH
IM, *IMAGE
IMP, *IMPORT
IN, *INTERSECT
INF, *INTERFERE
L, *LINE
LA, *LAYER
LE, *QLEADER
LEN, *LENGTHEN
LI, *LIST
LINEWEIGHT, *LWEIGHT
LS, *LIST
LT, *LINETYPE
LTYPE, *LINETYPE
LTS, *LTSCALE
M, *MOVE
MA, *MATCHPROP
ME, *MEASURE
MI, *MIRROR
ML, *MLINE
MS, *MSPACE
MT, *MTEXT
MV, *MVIEW
O, *OFFSET
OP, *OPTIONS
ORBIT, *3DORBIT
OS, *OSNAP
P, *PAN
PA, *PASTESPEC
PE, *PEDIT
PL, *PLINE
PO, *POINT
POL, *POLYGON
PRE, *PREVIEW
PRINT, *PLOT
PTW, *PUBLISHTOWEB
PU, *PURGE
R, *REDRAW
RA, *REDRAWALL
RE, *REGEN
REC, *RECTANGLE
REG, *REGION
REN, *RENAME
REV, *REVOLVE
RO, *ROTATE
RR, *RENDER
S, *STRETCH
SC, *SCALE
SCR, *SCRIPT
SE, *DSETTINGS
SEC, *SECTION
SET, *SETVAR
SHA, *SHADE
SL, *SLICE
SN, *SNAP
SO, *SOLID
SPL, *SPLINE
SPE, *SPLINEDIT
ST, *STYLE
SU, *SUBTRACT
T, *MTEXT
TH, *THICKNESS
TOR, *TORUS
TR, *TRIM
UC, *DDUCS
UCP, *DDUCSP
UN, *UNITS
UNI, *UNION
V, *VIEW
VP, *DDVPOINT
W, *WBLOCK
X, *EXPLODE
XL, *XLINE
XR, *XREF
Z, *ZOOM

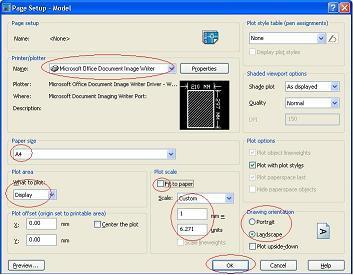

Impresion Basica (desde la pantalla de dibujo)

Pasos:

Menu File > Page Setup Manager > Modify

Escoger impresora, tamaño de papel, orientación Vertical u Horizontal

1. En What to Plot > Seleccione Window y luego enmarque su area de dibujo
2. Para la escala, quitar el check en Fit to Paper, y
3. Si el diseño se hizo en milimetros escoger la escala de la lista scale.
4. Si diseño en metros, escriba 1000 en el casillero mm y 50 en units para imprimir en escala 1/50. Y asi sucesivamente, por ejemplo si deseo imprimir en 1/20, escribo 1000 y 20.
5. Clic en el botón Preview y finalmente de la vista previa se puede imprimir haciendo clic derecho y luego Plot.

Nota: Si escoge la impresora incluida DWF6 - ePlot , la impresion genera un archivo con extensión DWF que se puede ver con el visor DWF Viewer, incluido en el programa o bajado de cualquier pagina Web de Autodesk.

Aplicaciones Verticales

Hay Herramientas y soluciones para cada necesidad.

Autodesk Raster Image... para vectorizar las imagenes raster dentro del AutoCAD
Autodesk Inventor... para crear y modelar diseños mecanicos en 3D
Autodesk Architectural Desktop... para diseñar elementos arquitectonicos
Autodesk Land Desktop... para crear diseños y modelado digital de terrenos, topografia

etc
